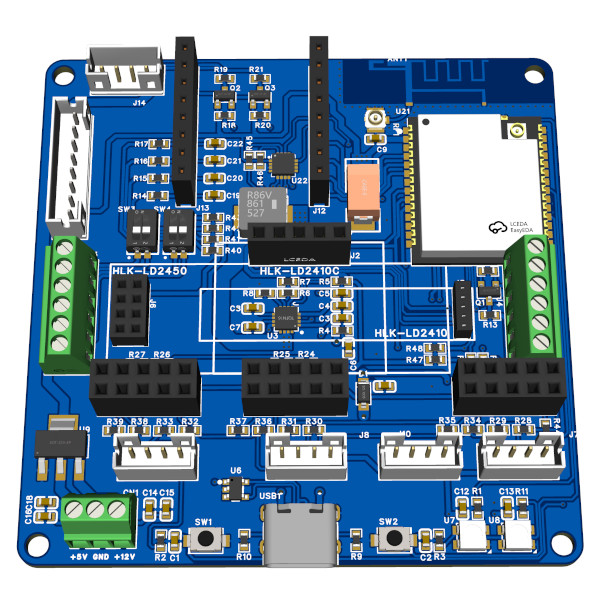

MakerShop MultiSensor on Home Assistant / ESPHome ympäristössä käytettäväksi suunniteltu, ESP32-C5 mikrokontrolleriin perustuva moduuli joka sisältää mahdollisuuden suoraan käyttää HLK-LD2410 / LD2410C / LD2420 / LD2450 läsnäolotunnistimia, I2C-väyläisiä antureita, SPI-väyläistä ADS1220 A/D muunninta, Dallas DS18B20 lämpötila-anturia, MQ-pohjaisia kaasuantureita sekä SPI / I2C-väyläistä näyttöä (tällä hetkellä testattu ja kotelon raakaversioon sovitettu 1.9″ TFT SPI-väylällä). Tai lähes mitä tahansa sitten keksiikin. Moduulissa on myös 5v signaalitason UART-väylä, jolla voi ohjata vaikka ilmalämpöpumppua joissa on mahdollisuus UART-pohjaiseen ohjaukseen (Mitsu, Panasonic, Midea ym.). Moduuliin on myös mahdollista liittää esim. PIR anturi liikkeen tunnistusta varten valojen ym. ohjaukseen.

Moduuli käyttää ESP32-C5-WROOM-1U-N8-R8 kontrolleria ja siitä löytyy mahdollisuus käyttää joko levyllä olevaa antennia (välijohto) tai ulkoista antennia.

Toistaiseksi yhteys esim. HA-järjestelmään muodostetaan WiFillä, mutta myöhemmin laitteesta on tulossa myös ZigBee-versio.

HUOM! ESP32-C5 on suhteellisen ”tuore” kontrolleri ESPHomen näkökulmasta ja siinä joutuu toistaiseksi vielä tekemään joitain manuaalisia muutoksia jotta kaikki ominaisuudet toimivat.

Speksit:

• ESP32-C5 Mikrokontrolleri (ESP32-C5-WROOM-1U-N8-R8)
• 32-bit RISC-V 240MHz
• 2.4 and 5 GHz dual-band Wi-Fi 6
• Bluetooth 5 (LE), Zigbee ja Thread (802.15.4)
• Flash 8MB
• RAM 8MB

Liitännät:

• 9x I2C (3x kiinteää anturipaikkaa)
• 2x SPI (ADS1220, Näyttö jne.)
• 1x Dallas DS18B20 (Kaksi liitäntää, käyttää samaa datalinjaa)
• 1x MQ-pohjaisille kaasuantureille (2x 3.3v IO-pinniä joita voidaan käyttää myös mihin tahansa muuhun tarkoitukseen)
• 5v UART (2x 5v IO-pinniä joita voidaan käyttää myös mihin tahansa muuhun tarkoitukseen)

Sisältää:

• MultiSensor-levyn
• Välikaapeli sisäiselle antennille

Laitte tulee 3D-tulostetussa kotelossa.

Tuotetietoja päivitetään ja tarkennetaan myös vielä ja ohjeita ym. lisäillään. Mitä tahansa kysymyksiä ilmenee, olethan yhteydessä info@makershop.fi

HUOM! Toistaiseksi ominaisuudet ja hinta ovat hieman suuntaa-antavia ja saattavat muuttua kun järjestelmän suunnittelu ja testaus on saatu päätökseen!
